做聚羧酸减水剂样品测试时，经常会遇到一种情况：

实验室小试时，混凝土或者净浆、砂浆的流动性正常，减水和保坍表现也基本符合预期。

但样品送到搅拌站进行实际生产后，却出现了不同的问题：

• 同样的外加剂掺量，坍落度变小了；
• 初始坍落度正常，但损失明显加快；
• 上午生产正常，下午效果发生变化；
• 第一车混凝土正常，后面几车开始波动；
• 同一个外加剂换到另一个搅拌站后表现不同；
• 实验室确定的掺量，现场需要调整；
• 有时甚至出现混凝土过黏、泌水或者工作性发生变化。

遇到这种情况，很容易得出一个结论：

“是不是聚羧酸减水剂不稳定？”

实际上，实验室结果与搅拌站结果存在差异，并不一定意味着PCE本身发生了变化。

因为从实验室走向实际生产以后，变化的不只是生产规模，还包括：

水泥、砂石、含水率、温度、计量精度、搅拌方式、运输时间、现场加水以及施工条件。

因此，排查问题时需要把整个混凝土体系放在一起分析。

一、为什么实验室结果不能直接等同于搅拌站结果？

实验室试配的特点是：

条件相对容易控制。

例如一次试验可能固定：

• 同一批水泥；
• 同一批砂；
• 同一批石子；
• 固定用水量；
• 固定PCE掺量；
• 固定搅拌时间；
• 固定环境温度；
• 固定测试时间。

因此实验室非常适合做不同PCE样品之间的横向比较。

但搅拌站属于连续生产环境。

实际生产过程中，原材料和环境条件可能一直发生变化。

所以从：

“实验室试配通过”

到：

“搅拌站稳定生产”

中间通常还需要一个现场验证过程。

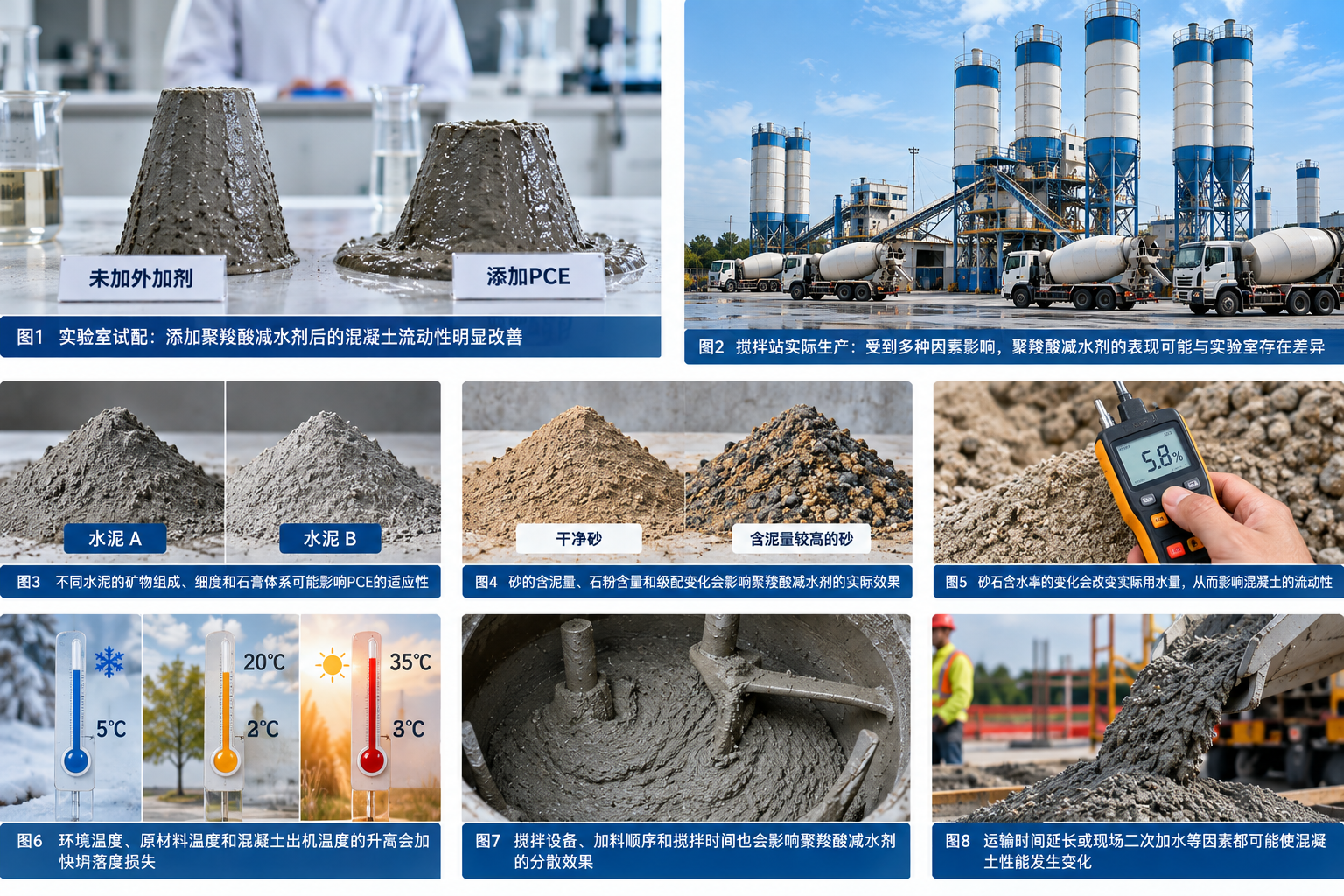

二、先检查水泥有没有发生变化

如果聚羧酸减水剂突然表现异常，值得检查的并不一定是减水剂，而是：

水泥有没有变化？

这里的变化不仅指更换水泥品牌。

即使使用同一个水泥厂家，不同批次之间也可能存在一定差异。

水泥的：

• 矿物组成；
• 细度；
• 石膏及硫酸盐体系；
• 混合材组成；
• 水需求；
• 新鲜程度；

都可能影响PCE的实际表现。

这也是为什么同一个聚羧酸减水剂在不同水泥体系中的适应性可能存在差异。

三、为什么换了一批水泥，PCE掺量可能就不一样了？

聚羧酸减水剂进入水泥浆体后，其作用与水泥颗粒表面及溶液环境有关。

当水泥发生变化时，外加剂在体系中的实际作用状态也可能发生变化。

现场可能表现为：

原来某个掺量刚好，现在感觉减水不足。

也可能表现为：

初始流动度差不多，但后期坍落度损失发生变化。

因此，如果某个PCE已经连续使用较长时间，突然出现异常，可以先做一个很简单的对比：

原水泥 + 当前PCE

与

新水泥 + 当前PCE

在相同条件下测试。

这样可以判断水泥变化是否是影响因素之一。

四、砂的变化往往比想象中更重要

实际搅拌站出现聚羧酸减水剂波动时，砂通常是一个非常值得检查的变量。

尤其需要关注：

• 含泥量；
• 石粉含量；
• 细度模数；
• 级配；
• 含水率；
• 砂源变化。

实验室测试使用的砂往往经过取样和相对稳定的保存。

而实际搅拌站的砂可能来自不同批次，甚至不同料源。

所以：

实验室的砂 ≠ 当天搅拌站实际使用的砂

这种情况并不少见。

五、为什么含泥量变化会影响聚羧酸减水剂？

对于PCE体系来说，砂中泥质成分是一个需要关注的问题。

部分黏土类细颗粒可能与聚羧酸减水剂发生较强相互作用，使原本用于水泥分散的有效外加剂受到影响。

现场可能出现：

• 同样掺量下流动性下降；
• 需要增加外加剂用量；
• 坍落度损失加快；
• 工作性波动；
• 不同砂源表现差异明显。

因此，如果发现：

换砂以后减水剂突然“不好用了”

不要马上只调整PCE配方。

先检查砂的变化通常更有意义。

六、机制砂的石粉含量也需要一起看

现在不少混凝土使用机制砂。

机制砂中的细粉并不完全等同于泥。

因此，分析问题时不能简单看到“细粉多”就全部归为含泥量问题。

需要结合实际原料情况区分：

石粉、黏土类细颗粒以及其他微细组分。

它们对混凝土需水量、浆体状态以及外加剂表现的影响可能不同。

这也是为什么仅看一个砂的检测数字，有时不足以解释现场问题。

七、砂石含水率变化，是搅拌站容易被忽略的问题之一

实验室可以准确称量：

水泥多少公斤、砂多少公斤、水多少公斤。

但是搅拌站里的砂不是绝对干燥状态。

尤其在：

• 下雨以后；
• 不同砂堆位置；
• 上午与下午；
• 不同季节；
• 料场排水情况变化后；

砂的含水率可能发生变化。

这意味着：

实际进入混凝土中的水量可能发生变化。

八、为什么含水率会让人误以为是减水剂不稳定？

假设理论配合比中的用水量没有改变。

但当天砂的实际含水率提高了。

如果生产控制没有及时修正，那么混凝土中的实际有效用水可能发生变化。

结果可能表现为：

• 初始坍落度偏大；
• 混凝土状态偏稀；
• 泌水风险发生变化。

反过来，如果实际含水率与系统设定不一致，也可能出现坍落度不足。

操作人员看到的是：

“今天同样的减水剂，效果怎么不一样？”

但真正变化的可能是实际用水量。

九、为什么上午正常，下午坍落度损失突然加快？

这种现象需要重点检查：

温度。

实验室通常在相对稳定的室内环境中测试。

实际搅拌站则不同。

夏季可能出现：

上午环境温度相对较低；

到了中午和下午：

• 水泥温度升高；
• 砂石温度升高；
• 环境温度升高；
• 混凝土出机温度升高。

温度变化会影响混凝土的水化、蒸发和工作性保持。

因此，同一套外加剂配方在不同季节甚至一天不同时间段，都可能表现不同。

十、减水能力和保坍能力不是一回事

这是现场使用PCE时非常重要的一点。

有些聚羧酸减水剂更侧重于：

初始减水和分散。

有些产品则更侧重于：

一定时间内的工作性保持。

因此：

初始坍落度大

并不等于：

1小时、2小时后的坍落度一定好。

如果实验室只测试初始流动性，而搅拌站实际运输需要较长时间，那么实验室测试条件本身就没有完整模拟实际需求。

十一、实验室不能只测“0分钟”

例如某搅拌站的商品混凝土从出机到实际施工需要一定运输时间。

那么测试PCE时，仅记录：

初始坍落度

是不够的。

更有参考意义的是建立一个时间序列，例如：

初始 → 一定时间 → 后续时间点

具体时间节点应根据项目实际运输和施工要求确定。

然后观察：

坍落度随时间怎样变化。

这样得到的是一条工作性变化曲线，而不是单独一个数字。

十二、为什么“减水型PCE”到了现场可能需要与“保坍型PCE”配合？

如果混凝土既需要较好的初始流动性，又需要一定时间的工作性保持，单一功能方向的PCE未必适合所有场景。

在实际外加剂复配中，可以根据需要研究：

减水型组分 + 保坍型组分

的组合。

但具体比例不能脱离：

• 水泥；
• 砂石；
• 温度；
• 运输距离；
• 初始坍落度要求；
• 目标保持时间；

直接给出一个固定答案。

更适合的方法仍然是进行梯度试配。

十三、复配比例应该怎样试？

如果确定需要调整减水与保坍之间的平衡，可以设计不同复配比例进行对比。

例如：

方案A：偏重初始减水

方案B：减水与保坍相对平衡

方案C：提高保坍方向组分比例

然后在相同混凝土配合比条件下记录：

• 初始坍落度；
• 不同时间节点的坍落度；
• 和易性；
• 泌水情况；
• 混凝土黏聚状态；
• 凝结相关表现；
• 必要的强度数据。

通过完整曲线判断，而不是只看刚出机时哪个方案流动性最大。

十四、葡萄糖酸钠在复配体系中应该怎么看？

葡萄糖酸钠也常见于部分混凝土外加剂复配体系中。

在适宜配方中，它可作为缓凝相关组分进行研究，同时可能影响体系的工作性保持表现。

但需要注意：

葡萄糖酸钠不是“加得越多，保坍就越好”。

实际结果与：

• 水泥；
• 温度；
• PCE体系；
• 添加量；
• 目标凝结时间；

等因素有关。

如果添加水平不适合当前体系，也可能对凝结和早期性能产生影响。

因此需要通过试验确定。

十五、现场“二次加水”会把问题变得更复杂

当混凝土运输到现场以后，如果发现坍落度不足，一种简单操作是直接加水。

但随意改变用水量会改变原来的水胶比和混凝土体系。

这可能进一步影响：

• 工作性；
• 泌水；
• 离析；
• 强度；
• 耐久相关性能。

而且从问题诊断角度看，一旦现场随意加水，后续再判断到底是PCE、水泥、砂石还是运输时间造成的问题，也会变得更加困难。

因此，现场用水记录对于排查异常非常重要。

十六、搅拌时间不同，也可能得到不同结果

实验室与搅拌站的另一个明显差异是：

搅拌设备和搅拌能量不同。

实验室小型搅拌机与大型强制式搅拌设备的：

• 容量；
• 转速；
• 加料顺序；
• 搅拌时间；
• 剪切条件；

都可能不同。

因此，同一PCE在实验室中达到充分分散所需的条件，并不能简单等同于生产线。

十七、外加剂的加料顺序也值得记录

聚羧酸减水剂什么时候加入，也可能影响测试结果。

例如：

• 与水同时加入；
• 部分水后加入；
• 分阶段加入；

可能形成不同的实际搅拌过程。

这并不是说某一种加料方式一定适合所有体系，而是：

实验室与搅拌站应该尽量使用可比较的操作条件。

否则实验室验证的是一种工艺，现场实际采用另一种工艺，结果自然可能出现差异。

十八、计量误差在小试中不明显，在连续生产中却很重要

搅拌站连续生产时，还要考虑：

• 外加剂计量系统；
• 水计量；
• 砂石称量；
• 管路残留；
• 泵送状态；
• 储罐搅拌情况。

如果理论掺量正确，但实际进入搅拌机的外加剂量发生偏差，那么表现同样会波动。

因此，当出现：

第一车正常、后面连续波动

或者：

某条生产线正常，另一条生产线异常

时，也应检查设备和计量系统。

十九、怎样判断到底是不是PCE本身的问题？

比较有效的方法仍然是：

控制变量。

可以从四组对比开始。

第一组：检查PCE批次

同一批水泥、砂石和配合比：

原PCE批次 vs 新PCE批次

如果结果明显不同，再进一步检查PCE。

第二组：检查水泥

同一PCE：

原水泥 vs 新水泥

第三组：检查砂

同一PCE和水泥：

原砂 vs 当前砂

第四组：检查温度

尽量记录不同温度条件下的坍落度变化。

通过这种方式逐步缩小问题范围。

二十、搅拌站出现异常时，可以按照什么顺序排查？

建议不要一上来就修改聚羧酸减水剂配方。

可以按照下面的顺序检查：

1. 配合比有没有改？

↓

2. 水泥厂家或批次有没有变化？

↓

3. 砂源、含泥量、石粉和级配有没有变化？

↓

4. 砂石含水率是否准确？

↓

5. 环境和原材料温度有没有明显变化？

↓

6. 实际外加剂掺量是否准确？

↓

7. 搅拌时间和加料顺序有没有变化？

↓

8. 运输时间有没有变长？

↓

9. 现场是否存在二次加水？

↓

10. 最后再判断PCE类型或复配方案是否需要调整。

这种排查顺序可以减少反复修改配方造成的干扰。

二十一、实验室应该尽量模拟搅拌站的哪些条件？

如果实验室试配的目的是服务实际生产，就不应只追求实验室条件下的数据。

建议尽可能记录和模拟：

原材料

尽量使用搅拌站当前实际使用的：

• 水泥；
• 砂；
• 石子；
• 掺合料。

温度

特别是夏季或冬季项目，应考虑实际生产温度差异。

时间

根据真实运输距离设置相应的测试时间点。

搅拌

尽量固定搅拌时间和加料顺序。

用水

把砂石含水率计入实际用水。

这样实验室数据与现场之间才更容易建立对应关系。

二十二、更换聚羧酸减水剂供应商时怎么测试？

如果搅拌站准备更换PCE供应商，不建议只比较：

价格 + 固含量 + 初始坍落度。

更完整的测试可以分为：

第一步：原材料固定

使用相同水泥、砂石和配合比。

第二步：等掺量比较

先观察同一掺量下的差异。

第三步：建立掺量梯度

如果存在差异，再比较不同添加水平。

第四步：记录时间曲线

不仅测初始状态，还要记录实际需要的保持时间。

第五步：观察混凝土状态

包括：

• 流动性；
• 黏聚性；
• 泌水；
• 离析倾向；
• 工作性变化。

第六步：现场验证

实验室筛选完成以后，再进行实际生产条件下的验证。

这样比单独看一个初始减水数据更有参考价值。

常见问题 FAQ

为什么同一个聚羧酸减水剂在不同搅拌站效果不一样？

因为不同搅拌站使用的水泥、砂石、掺合料、配合比、温度、搅拌设备和运输条件可能不同。PCE的实际表现需要结合整个混凝土体系判断。

为什么聚羧酸减水剂实验室保坍很好，现场却损失很快？

可能与现场水泥、砂石含泥量、实际含水率、混凝土温度、运输时间及搅拌条件有关。应先比较实验室和现场条件有哪些差异。

换水泥以后需要重新测试PCE吗？

如果水泥来源或特性发生明显变化，重新进行适应性测试通常更有利于判断当前PCE配方是否仍适合。

砂子含泥量会影响聚羧酸减水剂吗？

部分黏土类细颗粒可能与PCE产生较强相互作用，从而影响其在水泥体系中的实际表现。具体影响程度需要结合砂源和混凝土配方测试。

夏天需要增加聚羧酸减水剂掺量吗？

不能仅根据季节直接确定增加掺量。夏季工作性变化还可能涉及温度、蒸发、水泥反应及保坍需求，应通过实际试配确定调整方案。

减水型和保坍型PCE可以一起使用吗？

在部分复配体系中可以根据目标性能进行组合研究，但具体比例与水泥、砂石、温度和目标保持时间有关，应通过试配确定。

初始坍落度正常，1小时以后损失很大是什么问题？

这种情况更需要关注工作性保持，而不只是初始减水效果。同时还应检查温度、水泥适应性、砂石以及外加剂复配体系。

PCE固含量一样，性能就应该一样吗？

不一定。固含量是产品指标之一，但不能单独代表PCE在具体水泥和混凝土体系中的减水、保坍及适应性表现。

从实验室到搅拌站，关键是把变量找出来

当聚羧酸减水剂出现：

“实验室很好，现场不好”

时，需要做的通常不是马上增加掺量，也不是立即判断某个PCE质量存在问题。

更有效的思路是把实验室与搅拌站之间的差异逐项列出来：

PCE → 水泥 → 砂石 → 含泥量 → 含水率 → 温度 → 实际用水 → 搅拌工艺 → 运输时间 → 施工现场

然后采用控制变量的方法逐步排查。

对于聚羧酸减水剂的选型，也不应只看初始减水效果。实际商品混凝土还需要结合所需的工作性保持时间、水泥适应性、现场温度及砂石条件进行试配。

沈阳兴正和化工有限公司可提供减水型、平衡型及保坍方向的聚羧酸减水剂产品，并可根据具体应用提供相应产品规格、批次资料及样品信息。

具体型号、掺量和复配方式应结合客户实际水泥、砂石、混凝土配合比、运输时间及测试条件，通过试配确定。
