目录
- 一、什么是涤纶纤维（聚酯纤维）？
- 二、涤纶纤维的核心性能参数
- 三、四大工业应用领域详解
- 四、涤纶纤维的作用机理
- 五、涤纶纤维与其他增强材料的对比
- 六、如何选择合适的涤纶纤维规格
- 七、常见问题（FAQ）
一、什么是涤纶纤维（聚酯纤维）？
涤纶纤维，化学名称为聚对苯二甲酸乙二醇酯纤维（Polyethylene Terephthalate，简称PET纤维），是一种由石油基原料经聚合、纺丝制成的合成纤维。在工业领域，涤纶纤维常以短切纤维（staple fiber）的形态使用，长度和纤度可根据不同应用需求定制。
涤纶纤维自20世纪中期实现工业化生产以来，已成为全球产量较大的合成纤维品种之一。在建筑与土木工程领域，涤纶纤维作为工业增强纤维，被广泛应用于沥青混合料改性、混凝土抗裂、土工合成材料和工业织物等多个方向。
二、涤纶纤维的核心性能参数
工业增强用涤纶纤维的技术参数会因生产厂家和应用方向的不同而有所差异。以下列出典型范围供参考：
| 参数 | 典型范围 |
|---|---|
| 纤度（Fineness） | 6 - 17 dtex |
| 长度（Length） | 3 - 50 mm |
拉伸强度 （Tensile Strength） | ≥ 500 MPa |
断裂伸长率 （Elongation at Break） | 20% - 50% |
| 密度 | 约 1.38 g/cm³ |
| 熔点 | 约 250-260°C |
| 耐化学性 | 对弱酸、弱碱和有机溶剂有一定耐受性；强碱条件下会发生水解 |
| 吸湿率 | 约 0.4%（标准条件下），低吸湿性 |

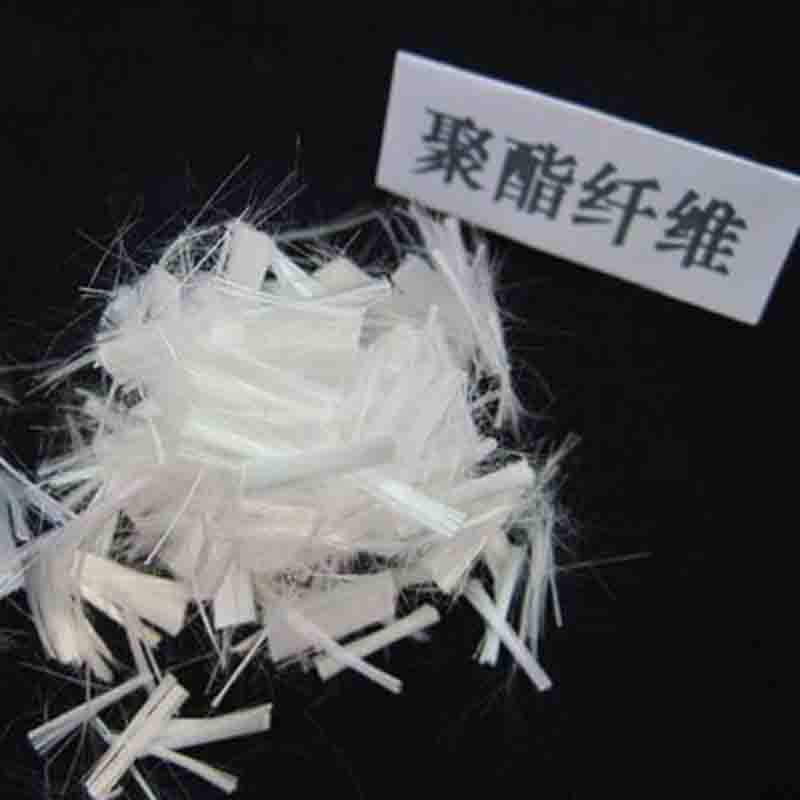

| 外观 | 白色短切纤维束 |
不同应用对纤维规格的要求差异较大。例如，沥青改性通常使用6-19mm的短纤维以利于在混合料中均匀分散；混凝土增强多用12-19mm纤维以兼顾分散性和桥接效果；土工布和工业织物则根据加工工艺选择相应的纤度和长度。
三、四大工业应用领域详解
3.1 沥青改性
在沥青混合料中添加涤纶纤维，可以改善路面的综合性能。纤维在沥青中形成三维网络结构，起到以下作用：
- 高温稳定性：纤维网络约束沥青在高温下的流动变形，有助于降低车辙风险
- 低温抗裂性：纤维的柔韧性可以在低温条件下缓冲应力集中，减少温缩裂缝的产生
- 抗疲劳性能：纤维分担部分荷载应力，延长路面的疲劳寿命
涤纶纤维在沥青混合料中的典型掺量为混合料总重量的0.2%-0.5%。实际掺量需根据纤维规格、路面等级、交通荷载和当地气候条件，通过马歇尔试验和车辙试验确定。涤纶纤维常与SBS改性沥青或其他改性剂配合使用，以达到综合性能目标。
3.2 混凝土增强
将涤纶纤维掺入混凝土拌合物中，纤维在混凝土内部随机分布，形成三维支撑网络。其主要功能包括：
- 控制塑性收缩裂缝：在混凝土早期硬化阶段，水分蒸发引起的塑性收缩容易产生表面微裂纹。纤维网络可以约束这些微裂纹的扩展，减少可见龟裂
- 改善抗渗性：减少微裂纹意味着降低了水分和侵蚀性介质的渗透通道
- 提高抗冲击性：纤维的存在可以吸收部分冲击能量，减少碎裂
混凝土中涤纶纤维的常用掺量为0.6-1.2 kg/m³。需要注意的是，涤纶纤维不能替代钢筋或钢纤维承担结构荷载，它是作为一种辅助抗裂措施使用。对于有结构强度要求的场合，应依据设计规范选择相应的增强方案。
3.3 土工布
涤纶纤维是制造土工布（Geotextile）的重要原料之一。土工布在土木工程中起到分离、过滤、排水、加固和防护等功能，广泛应用于：
- 公路和铁路路基加固
- 堤坝和边坡防护
- 垃圾填埋场衬垫系统
- 排水和过滤系统
涤纶土工布的优势在于其较高的拉伸强度和较好的耐化学性（对土壤中的酸碱环境有一定耐受能力）。与聚丙烯（PP）土工布相比，涤纶的熔点更高，耐热性更好；与玻璃纤维相比，涤纶的柔韧性更优，施工适应性更强。
对于长期户外暴露的土工布应用，建议选择经过抗紫外线处理的涤纶纤维产品，以减缓光照老化。
3.4 工业织物
涤纶纤维在工业织物领域的应用包括：
- 输送带：涤纶帘子布作为输送带的骨架材料，提供尺寸稳定性和抗拉伸性能
- 滤布：用于化工、冶金、环保等领域的固液分离，涤纶的耐化学性和低吸湿性使其适合多种工况
- 帆布和篷布：涤纶帆布具有较好的强度和耐候性
- 传送带和传动带：涤纶纤维提供稳定的力学支撑
在工业织物应用中，涤纶纤维通常先纺成纱线，再通过机织或针刺工艺制成织物。纤度和长度的选择取决于织物的用途和工艺要求。
四、涤纶纤维的作用机理
涤纶纤维在不同应用中发挥增强作用的基本机理可以归纳为以下几个方面：
4.1 桥接效应（Bridging Effect）
当基体材料（沥青、混凝土等）中出现微裂纹时，跨越裂纹的纤维两端分别锚固在裂纹两侧，通过纤维的拉伸强度和界面粘结力"桥接"裂纹，阻止裂纹进一步扩展。这是纤维增强材料的核心机理之一。
4.2 阻裂效应（Crack Arresting Effect）
大量随机分布的纤维在基体中形成三维网络，相当于在材料内部设置了无数道"微型屏障"。当裂纹扩展遇到纤维时，需要消耗额外能量来克服纤维的约束，从而延缓裂纹发展。
4.3 应力传递（Stress Transfer）
纤维与基体之间存在界面粘结，外部荷载通过界面从基体传递给纤维。由于纤维的拉伸强度通常高于基体，这种应力传递可以有效分担荷载，降低基体承受的应力水平。
4.4 约束变形（Confinement Effect）
纤维网络对基体的变形起到约束作用。在沥青混合料中，这种约束有助于限制高温下的永久变形；在混凝土中，有助于限制早期塑性收缩变形。
五、涤纶纤维与其他增强材料的对比
工业增强领域常用的纤维材料包括涤纶（PET）、聚丙烯（PP）、钢纤维和玻璃纤维等。它们各有特点，适用于不同的应用场景：
| 特性 | 涤纶（PET） | 聚丙烯（PP） | 钢纤维 | 玻璃纤维 |
|---|---|---|---|---|
| 拉伸强度 | 高（≥500 MPa） | 中等 | 很高 | 高 |
| 断裂伸长率 | 20%-50% | 15%-30% | 3%-6% | 2%-5% |
| 密度 | 1.38 g/cm³ | 0.91 g/cm³ | 7.8 g/cm³ | 2.55 g/cm³ |
| 耐碱性 | 中等（强碱下水解） | 优良 | 受碱性环境影响 | 较差（碱性环境腐蚀） |
| 耐热性 | 较好（熔点~255°C） | 一般（熔点~165°C） | 很好 | 好 |
| 耐紫外线 | 较好 | 较差（需加抗UV剂） | 不适用 | 一般 |
| 成本 | 中等 | 较低 | 较高 | 中等 |
| 典型应用 | 沥青改性、土工布、混凝土 | 混凝土抗裂、土工布 | 结构增强混凝土 | GRC、加固修补 |
从对比可以看出，涤纶纤维在拉伸强度、伸长率和耐碱性之间取得了较好的平衡。对于沥青改性应用，涤纶的耐热性和耐化学性使其成为常用选择；对于混凝土增强，涤纶和聚丙烯各有适用场景；对于土工布，涤纶的高强度和耐候性使其在路基加固等场合具有优势。
六、如何选择合适的涤纶纤维规格
选择涤纶纤维时，需要综合考虑应用类型、工程条件和性能要求。以下是选型时需要关注的关键因素：
6.1 根据应用类型选择长度
| 应用方向 | 推荐长度范围 | 选择依据 |
|---|---|---|
| 沥青改性 | 6 - 19 mm | 较短纤维利于在沥青混合料中快速均匀分散 |
| 混凝土增强 | 12 - 19 mm | 兼顾分散性和裂纹桥接长度 |
| 土工布（针刺法） | 38 - 50 mm | 较长纤维利于针刺缠结，提高织物强度 |
| 土工布（纺粘法） | 连续长丝 | 纺粘工艺使用连续长丝，非短切纤维 |
| 工业织物 | 根据纺纱工艺确定 | 取决于纱线支数和织物结构要求 |
6.2 纤度的选择
纤度（dtex）影响纤维的比表面积和柔韧性。较细的纤维（低dtex）比表面积更大，与基体的界面接触更充分，分散性更好；较粗的纤维（高dtex）单丝强度更高，桥接能力更强。工业增强纤维的纤度通常在6-17 dtex范围内，具体选择需结合应用需求。
6.3 表面处理
某些应用场景需要对涤纶纤维进行表面处理以改善与基体的相容性：
- 亲水化处理：改善纤维在混凝土等水性体系中的分散性
- 抗UV处理：用于长期户外暴露的土工布应用
- 偶联剂处理：改善纤维与沥青或树脂基体的界面粘结
6.4 选型要点总结
| 考量因素 | 关注要点 |
|---|---|
| 应用类型 | 确定主要用途，匹配相应的长度和纤度范围 |
| 环境条件 | 温度范围、化学环境、紫外线暴露情况 |
| 性能要求 | 强度、柔韧性、耐久性等目标指标 |
| 加工方式 | 搅拌方式、混合工艺、施工条件 |
| 标准规范 | 符合项目适用的行业或国家标准要求 |
| 试验验证 | 建议通过小试或中试验证选定规格的适用性 |
七、常见问题（FAQ）
Q1：涤纶纤维（聚酯纤维）在工业领域的主要用途是什么？
A：涤纶纤维在工业领域主要用于四大方向：沥青改性（提升路面抗裂和高温稳定性）、混凝土增强（控制塑性收缩裂缝）、土工布（路基加固和排水过滤）以及工业织物（输送带、滤布等）。其高强度、耐化学性和尺寸稳定性使其在这些应用中表现可靠。
Q2：涤纶纤维在混凝土中起到什么作用？
A：涤纶纤维掺入混凝土后，在内部形成三维随机分布的纤维网络，能够约束早期塑性收缩阶段的微裂纹扩展，减少表面龟裂。它不能替代钢筋或钢纤维承担结构荷载，但可以作为辅助抗裂措施，改善混凝土的耐久性和表面质量。掺量通常为0.6-1.2kg/m³。
Q3：涤纶纤维用于沥青改性时，掺量一般是多少？
A：涤纶纤维用于沥青混合料改性时，掺量一般为混合料总重量的0.2%-0.5%，具体取决于纤维规格、路面等级、交通荷载和当地气候条件。建议根据项目规范通过马歇尔试验和车辙试验确定掺量。
Q4：涤纶纤维的耐候性表现如何？
A：涤纶纤维（PET）具有较好的耐紫外线和耐气候老化性能。但在长期户外暴露环境下，未经特殊处理的涤纶纤维会发生一定程度的降解。对于长期户外应用（如土工布），建议使用经过抗UV处理的产品，或选择有保护覆盖层的应用方式。
Q5：如何选择合适的涤纶纤维规格？
A：选择涤纶纤维规格需综合考虑应用类型、纤度（dtex）、长度（mm）、拉伸强度和伸长率等因素。沥青改性通常选用6-19mm短纤维，混凝土增强常用12-19mm，土工布根据工艺选择相应规格。建议根据具体工程需求和相关标准进行试验验证。
需要工业增强涤纶纤维？
沈阳兴正和化工有限公司是专业的建筑化学品与工业纤维供应商。
我们提供多种规格的涤纶纤维（PET纤维），适用于沥青改性、混凝土增强、土工布及工业织物等应用场景。
联系我们的技术团队获取产品规格、技术支持和报价。
咨询涤纶纤维产品
